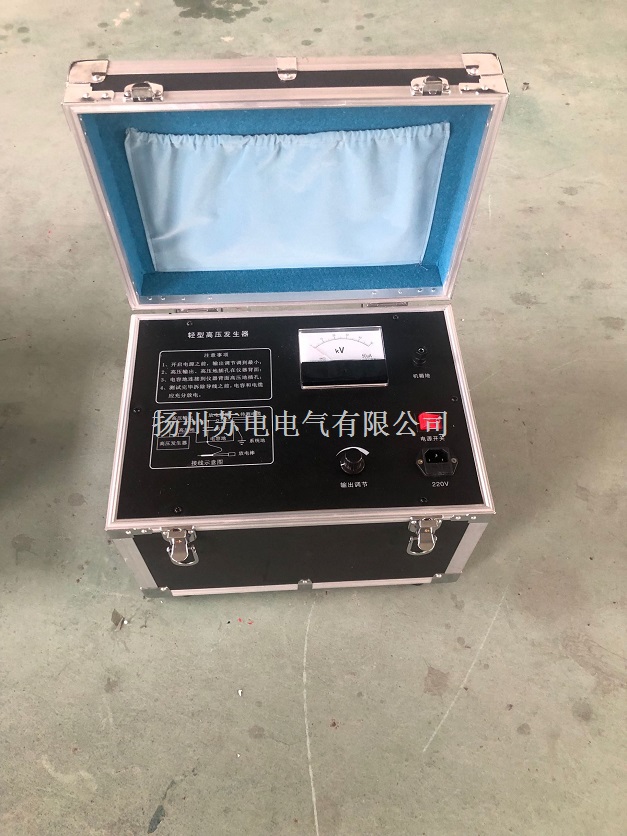

1、SDDL-2016超輕型電纜測試電源性能特點:

    超輕型電纜測試電源滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可作為故障點難以擊穿時，對故障點進行燒穿。

整機采用精度、穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，安全度高。其重量僅有9公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量輕、操作為簡便的便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成。特別適合野外移動使用場合，是電纜故障尋測為理想的沖擊高壓設備。

適用范圍：

超輕型電纜測試電源適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。。

2、技術指標:

1．直流高壓輸出：35 KV

2. 沖擊高壓: 0～35kv連續可調

3. 外接電容: 1～8μF

4. 沖擊時間: 3～7秒

5. 蕞大脈沖能量: 560～1600J

6．蕞大輸出電流：50mA

7. 電壓指示誤差: ±2%

8.電源電壓:220VAC 50Hz

9.環境溫度:-10～+50℃

10.重量/體積 :  9kg / 380×260×260 mm4.

4.3、脈沖電容

    40kV、1uF
